Avantages :
1) Vitesse rapide, profondeur élevée et presque aucune déformation.
2) Dans la chambre ou les conditions spéciales pour l'appareil à souder de soudure et. par exemple, un laser simple par le champ magnétique. la poutre ne sera pas compensée ; le laser en vide, air et un certain gaz dans l'environnement a pu appliquer la soudure, et a passé le verre ou rayonner le matériel transparent à la soudure ;
3) Peut souder le matériel difficile de fonte, tel que le titane, le quartz etc. Peut souder le matériel d'isomerism avec la bonne qualité.
4) Densité de puissance élevée après foyer de laser. Quand la soudure d'objet de puissance élevée, rapport de profondeur peut être 5:1, de premier ordre peut être jusqu'au 10:1
5) Peut être employé pour minisize la soudure. L'à rayon laser est focalisé à une lumière, et fait le positionnement précis peut être employé dans la production en série, a automatisé un petit morceau dedans. le groupe de soudure ;
6) Pour être secteurs inaccessibles soudés, une soudure si de fond, contact avec la flexibilité.

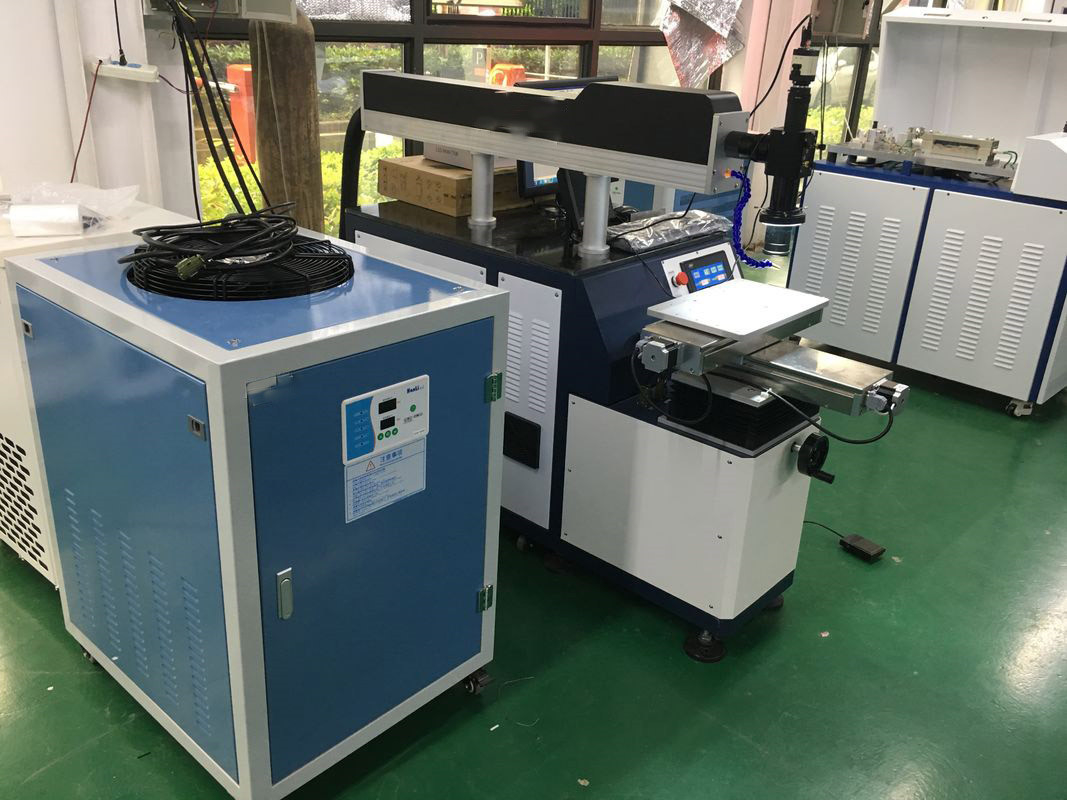

La machine a inclus des détails de pièces
Cet équipement système s'est composé des sources de laser (chambre de placage à l'or), de l'alimentation d'énergie de laser, du système de refroidissement, du système de positionnement de laser, du système de foyer, des systèmes biaxiaux de tringlerie, du système de contrôle industriel de PC, de CCD de moniteur, etc.
Niveau technique principal de la machine
1) Alimentation d'énergie de laser

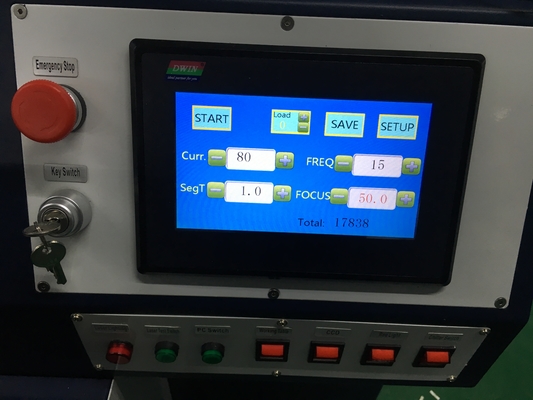

La puissance de laser du circuit principal ou circuit, déclenchée par le circuit de commande ou circuit, le circuit de protection, avec un courant, et dispositif de protection du trafic, le courant, la largeur et fréquence sera transférée. la puissance a également fait les fonctions d'onde peut être basée sur le besoin d'installer les formes d'onde de sortie, pour différents matériaux de soudure. la puissance du panneau d'opération en cours et la largeur et la fréquence, le travail de cette fonction. ses indicateurs spécifiques comme suit :
Approvisionnement de puissance d'entrée : triphasé/50Hz/40A 380v±5%
Estimation d'alimentation d'énergie : 15KW
Impulsion fonctionnant 0-500A actuel
Limite d'instabilité d'alimentation d'énergie : ≤ ±5%
2) Source de laser :
Les sources de laser adopte la longue cavité de porcelaine de vie du Royaume-Uni (la haute performance, bonne stabilité à la chaleur, résistent à la conversion corrosive et élevée de l'électricité de photo. Le bon mode de poutre, peut réaliser pour continuer de travailler), double Xe-lampe et cavité simple de laser.
3) Système de refroidissement
Les sources de laser devraient être avec de l'eau pur de distillent l'eau.
Système de refroidissement de la température de l'eau, dû à la police et à la fonction protectrice.
Circulation de la manière fraîche :
Portée de contrôle de température : 20-25°C
Stabilité de température : ±10c
Courant de l'eau de refroidissement : 20-35L/min
Protection d'échec : La puissance de laser avec une chaîne de couler pour se protéger et une protection plus chaude
Puissance de refroidissement : 5P
Pour l'usage de la protection des eaux : mois >3
4) Système de positionnement de laser :
Emploie une lumière laser de semi-conducteur comme instructions pour un système optique des normes et du travail afin d'indiquer la position.
5) Système optique et de foyer :
Adoptez la sortie simple de laser, soudant le foyer F=100mm (f=80/120/150mm facultatifs)
Taille de Facula : 0.2-1.5mm, match le système d'illume et le même dispositif de protection contre les gaz d'axe.
6) Système de moniteurs de CCD :
Adoptez le même système de moniteur d'axe, (match 9,2" affichage à cristaux liquides noir et blanc), 20 fois en tant que grand multiple.
Application :
Application industrielle : Pour l'industrie de communications mobiles, les arts et les métiers et bijoux, et composants électroniques, aspect de capteur, machines de précision, matériel, pièces de rechange pour la voiture, etc.
Matériel d'application : L'acier inoxydable, acier au carbone simple, acier allié : soudure et acier inoxydable, en acier entre la soudure et l'acier à faible teneur en carbone en acier inoxydable, les -310 aciers en acier de 316 acier inoxydable, allié et 347 le nickel, différents niveaux de nickel, titane, nickel, étain, cuivre, aluminium, niobium, or, argent de métal ou allier le même métal pour la soudure. Cuivre et nickel, titane, cuivre et nickel, titane, titane, molybdène, laiton, cuivre et acier à faible teneur en carbone, cuivre, métal pour la soudure.
Cas d'application : la machine de soudure laser est très utilisée dans les coquilles en métal de batterie de téléphone portable, soudure, soudure de cadre en verre, le clavier soudant, la soudure en acier de silicium et l'acier inoxydable à la soudure, les meubles et le vide, la tasse, la cuvette, la porte - poignée et les bougies d'allumage, filtre, graisse, un tube de chauffage, etc.
Paramètre d'optimisation du traitement
| Modèle |
ST-TW300 /ST-TW400 /ST-TW500 /ST-TW600 (facultatif) |
| Longueur d'onde |
1064nm |
| Sources de pompe |
Double Xe-lampe |
| Max.power |
300W (400w 500w 600w facultatif) |
| Énergie d'impulsion simple maximale |
60J |
| Durée d'impulsion |
0.1~20.0ms |
| Fréquence de séquence |
0~200Hz |
| Taille de tache de soudure |
0.2~1.5mm |
| Profondeur de soudure |
0.1~3.0mm |
| Soudure d'ordre |
15mm/s |
| Observez le système |
Moniteur de CCD |
| Positionnement |
Indication de lumière rouge |
| Système de refroidissement |
Refroidissement par l'eau |
| Puissance de refroidissement |
3P |
| Taille de Figuration |
1800mm*1000mm*2000mm |
| Condition de l'électricité |
15kW, triphasé |
| Condition d'alimentation d'énergie |
380V±10%, 50Hz, 40A |
Condition d'environnement de travail :
1) Utilisé dans la température ambiante
2) Condition de l'électricité d'alimentation d'énergie : 380V triphasé ; 50Hz.
3) Réseau d'alimentation d'énergie : ± 5%, la fluctuation en conformité avec le réseau international. un 5% plus d'amplitude, et avec un flux automatique et stationnaire.
4) Près de l'installation ne devrait être aucune perturbation électromagnétique forte. l'installation évitent par une station de radio ou des stations de relais de lancement.
5) Ses bases moins que l'amplitude de vibration : 50um, moins de 0. 05g est moins de 3. à éviter presque d'emboutir de tels un grand nombre d'équipements de machines-outils.
6) Espace requis d'équipement de s'assurer qu'il n'y a aucune poussière de fumée, évitent et métal abrasif de la poussière pour l'environnement sérieux de travail.
7) Une partie de l'environnement devrait être d'empêcher statique le plancher, et le renforcement du bouclier, etc.
8) Le travail de l'eau pour refroidir les exigences de qualité de l'eau, pour employer pour distiller l'eau, ou peut ne pas employer l'eau du robinet et l'eau minérale pour un ion plus haut en métal ou toute autre eau minérale.
Échantillons de cette de machine soudure laser pour la référence :
